海外高層次人才創新創業基地科研平臺廣州增城實驗室EPC總承包項目—電力電子實驗室大功率電力電子檢測平臺
    發布時間: 2019-01-23 09:28
      電力電子實驗室,進行大功率電力電子裝置在南方電網中的仿真及應用研究,建立換流器和控制保護等關鍵產品和技術研究、試驗、檢測平臺,掌握配電設備的設計、檢測技術,提高系統的可靠性,并針對應用于南方電網的電力電子設備的入網搭建測試環境,進行相關安全認證,獲得國家和國際行業的認可,滿足南方電網輸配電工程技術的應用需求。

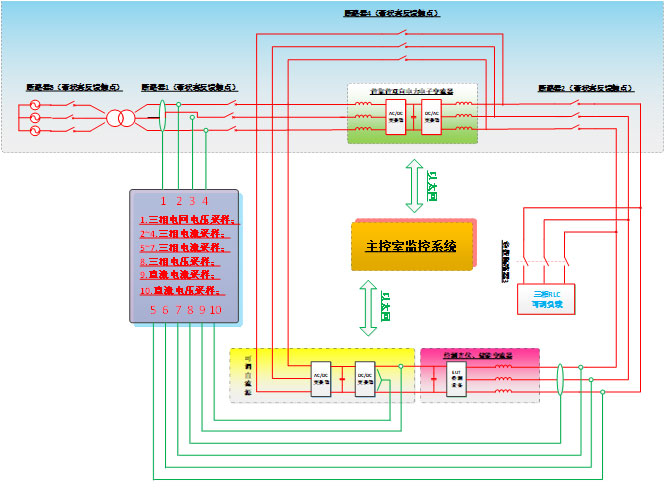

                          大功率電力電子檢測平臺系統框架圖

      系統框圖如上,整個試驗系統由2MW雙向可調交流電壓源、MW級可調直流源、主監控系統、電流及電壓信號檢測系統、待測設備、RLC可調負載六部分構成,可完成光伏逆變器、儲能逆變器性能指標測試、保護功能測試。
系統的輸入來自試驗室配電。

(1) 被試設備基本電性能測試回路:電網電能經過可調直流源AC/DC變換,送至被試設備,被試設備完成DC/AC變換,直接或通過背靠背雙向電力電子變流器將電能送回電網,形成能量閉環,節約電能。在三相RLC可調負載接入回路時不形成能量閉環。

(2) 系統中的主要設備,既可以在本地操作,又可以通過通訊方式在中央控制區進行集中式遠程操作。

(3) 通過采用獨立的保護系統,對系統進行24小時監控,在任何情況下均可迅速檢測到系統中的問題并快速切斷,防止故障進一步擴散。

(4) 背靠背雙向電力電子變流器采用電力電子裝置實現,可模擬電網各種正常與非正常工況時的波形,從而滿足被光伏逆變器、儲能變流器型式試驗需求。

大功率電力電子檢測實驗室試驗系統由雙向可調交流電壓源、MW級可調直流源、主監控系統、電流及電壓信號檢測系統、待測設備、RLC可調負載六部分構成,可完成光伏逆變器、儲能逆變器性能指標測試、保護功能測試。
